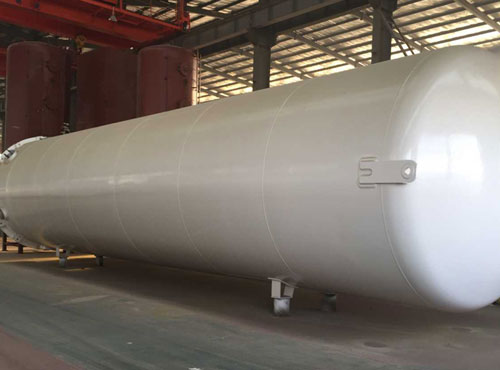

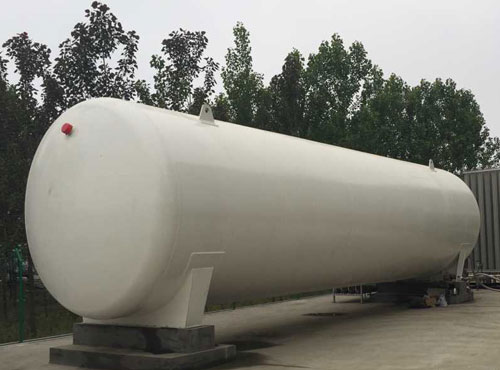

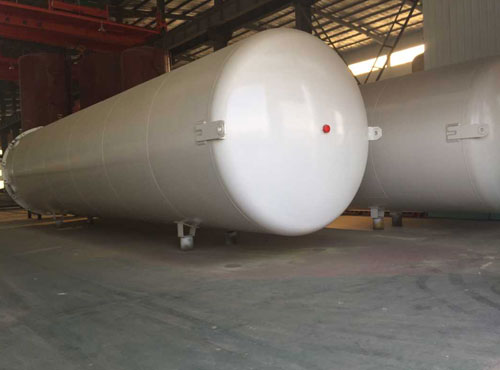

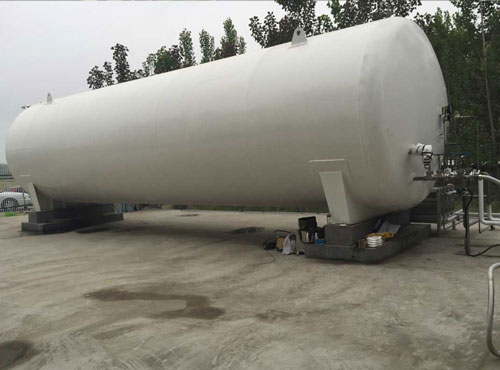

LNG低溫儲罐（臥式）LNG低溫液體儲罐是典型的真空粉末絕熱型低溫壓力容器，具有雙層圓筒結構構，內外筒采用拉吊帶固定，中間夾層填充珠光砂，并設置分子篩吸附器，儲罐外設有汽化器和低溫液體泵，可通過汽化器直接送出高壓氣體。
|
LNG低溫儲罐（臥式）詳細說明：
LNG低溫液體儲罐是典型的真空粉末絕熱型低溫容器，具有雙層圓筒結構構，內外筒采用拉吊帶固定，中間夾層填充珠光砂，并設置分子篩吸附器，儲罐外設有氣化器和低溫液體泵，可通過汽化器直接送出高壓氣體。內簡材料采用0Cr18Ni9、SUS304等奧氏體下銹鋼，外筒般采用16MnR、20g、Q235B等。所謂真空粉末絕熱是對填裝粉末的空間抽真空，利用低熱導率的粉末、纖維或泡沫材料來減少熱量傳入，同時粉末顆粒也削弱了輻射傳熱，夾層直空度達到 要求后可以大人降低傳熱，使儲罐的絕熱效果滿足使用要求。
LNG低溫儲罐（真空粉末絕熱）主要技術參數
| 工作壓力 MPa | 內容器 | 0.8/1.2/1.6 | 工作溫度℃ | 內容器 | -170 | 工作介質 | 內容器 | LNG |
| 夾層 | 真空 | 夾層 | 常溫 | 夾層 | 珠光砂 | |||
| 主體材質 | 內容器 | S30408 | 試驗類型 | 內容器 | 氣壓試驗+氦氣檢漏 | |||
| 夾層 | Q245R | 夾層 | 氦氣檢漏 | |||||
LNG低溫儲罐（真空粉末絕熱）規格、參數一覽表
| 型式 | 型號 | 封口真空度 pa | 靜態蒸發量%/d | 規格尺寸 | 重量(Kg) |
| 按LN2 | 直徑×長度×厚度 | 空重 | |||
| 臥式 | 20/0.8 | ≤3 | ≤0.500% | 內筒：DN2100×6146×7 外殼：DN2600×7350×8 | ~9200kg |
| 20/1.2 | ≤3 | ≤0.500% | 內筒：DN2100×6152×9 外殼：DN2600×7350×8 | ~9900kg | |
| 20/1.6 | ≤3 | ≤0.500% | 內筒：DN2100×6158×12 外殼：DN2600×7350×8 | ~11000kg | |
| 30/0.8 | ≤3 | ≤0.440% | 內筒：DN2100×9046×7 外殼：DN2600×10200×8 | ~13400kg | |
| 30/1.2 | ≤3 | ≤0.440% | 內筒：DN2100×9052×9 外殼：DN2600×10200×8 | ~14530kg | |
| 30/1.6 | ≤3 | ≤0.440% | 內筒：DN2100×9058×12 外殼：DN2600×10200×8 | ~15800kg | |
| 60/0.8 | ≤5 | ≤0.320% | 內筒：DN2600×11760×8 外殼：DN3200×13000×8 | ~23210kg | |
| 60/1.2（建站） | ≤5 | ≤0.320% | 內筒：DN2500×12668×12 外殼：DN3100×13850×8 | ~27070kg | |
| 60/1.6 | ≤5 | ≤0.320% | 內筒：DN2500×12672×14 外殼：DN3100×13850×8 | ~28700kg | |
| 100/0.8 | ≤5 | ≤0.250% | 內筒：DN3000×14672×9 外殼：DN3600×15900×10 | ~38700kg | |
| 100/1.2 | ≤5 | ≤0.250% | 內筒：DN2800×16738×12 外殼：DN3400×18000×10 | ~39940kg | |
| 100/1.6 | ≤5 | ≤0.250% | 內筒：DN2900×15666×16 外殼：DN3500×16900×10 | ~44820kg | |
| 150/0.8 | ≤8 | ≤0.225% | 內筒：DN3200×19214×10 外殼：DN3800×20500×12 | ~54400kg | |
| 200/0.8 | ≤8 | ≤0.200% | 內筒：DN3400×22624×11 外殼：DN4000×23900×12 | ~70700kg |
|
