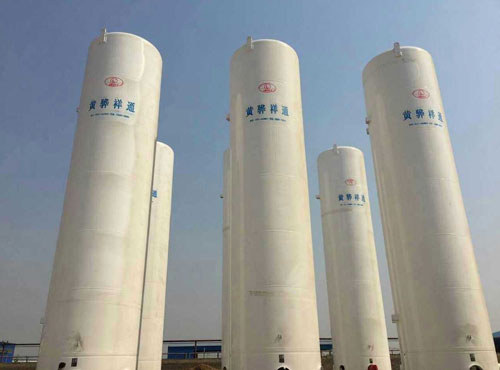

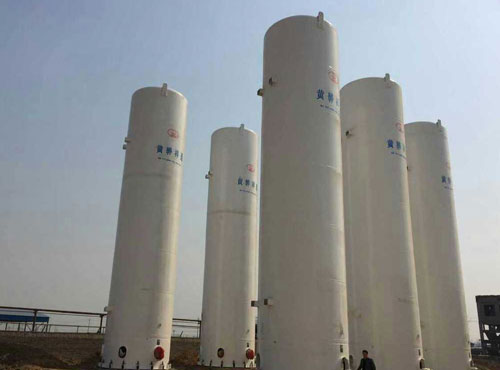

LNG低溫儲罐（立式）立式LNG儲罐的基本結構一般是外管路及操作系統置于罐的下部，內筒體用來盛裝LNG，與其相連的各種管道通過夾層空間延伸到外管路系統，外筒體既與內筒體構成密閉的真空夾層絕熱空間，同時又對內筒體起保護和支承作用。
|
立式LNG儲罐的基本結構一般是外管路及操作系統置于罐的下部，內筒體用來盛裝LNG，與其相連的各種管道通過夾層空間延伸到外管路系統，外筒體既與內筒體構成密閉的真空夾層絕熱空間，同時又對內筒體起保護和支承作用。
LNG儲罐常用的絕熱結構：少量?jī)?chǔ)存（比如LNG汽車燃料箱），選用高真空多層絕熱；LNG運輸槽車用高真空多層絕熱或真空粉末（纖維）絕熱；中等容器儲存（5～150m3）用真空粉末（纖維）絕熱或普通堆積聚熱；大容量的儲存（含地下儲槽），選用普通堆積聚熱或凍土絕熱。
雖然高真空多層絕熱性能優越、重量輕，與真空粉末絕熱相比，預冷損失小、穩定性好，但由于這種絕熱結構單位容積的成本高，且難于對復雜形狀的容器絕熱，真空度要求高，抽空工藝復雜，存在平行方向的導熱問題，目前只有中小型LNG儲罐使用這種絕熱結構。
LNG低溫儲罐（真空粉末絕熱）主要技術參數
| 工作壓力 MPa | 內容器 | 0.8/1.2/1.6 | 工作溫度℃ | 內容器 | -170 | 工作介質 | 內容器 | LNG |
| 夾層 | 真空 | 夾層 | 常溫 | 夾層 | 珠光砂 | |||
| 主體材質 | 內容器 | S30408 | 試驗類型 | 內容器 | 氣壓試驗+氦氣檢漏 | |||
| 夾層 | Q245R | 夾層 | 氦氣檢漏 | |||||
LNG低溫儲罐（真空粉末絕熱）規格、參數一覽表
| 型式 | 型號 | 封口真空度 pa | 靜態蒸發量%/d | 規格尺寸 | 重量(Kg) |
| 按LN2 | 直徑×長度×厚度 | 空重 | |||
| 臥式 | 20/0.8 | ≤3 | ≤0.500% | 內筒：DN2100×6146×7 外殼：DN2600×7350×8 | ~9200kg |
| 20/1.2 | ≤3 | ≤0.500% | 內筒：DN2100×6152×9 外殼：DN2600×7350×8 | ~9900kg | |
| 20/1.6 | ≤3 | ≤0.500% | 內筒：DN2100×6158×12 外殼：DN2600×7350×8 | ~11000kg | |
| 30/0.8 | ≤3 | ≤0.440% | 內筒：DN2100×9046×7 外殼：DN2600×10200×8 | ~13400kg | |
| 30/1.2 | ≤3 | ≤0.440% | 內筒：DN2100×9052×9 外殼：DN2600×10200×8 | ~14530kg | |
| 30/1.6 | ≤3 | ≤0.440% | 內筒：DN2100×9058×12 外殼：DN2600×10200×8 | ~15800kg | |
| 60/0.8 | ≤5 | ≤0.320% | 內筒：DN2600×11760×8 外殼：DN3200×13000×8 | ~23210kg | |
| 60/1.2（建站） | ≤5 | ≤0.320% | 內筒：DN2500×12668×12 外殼：DN3100×13850×8 | ~27070kg | |
| 60/1.6 | ≤5 | ≤0.320% | 內筒：DN2500×12672×14 外殼：DN3100×13850×8 | ~28700kg | |
| 100/0.8 | ≤5 | ≤0.250% | 內筒：DN3000×14672×9 外殼：DN3600×15900×10 | ~38700kg | |
| 100/1.2 | ≤5 | ≤0.250% | 內筒：DN2800×16738×12 外殼：DN3400×18000×10 | ~39940kg | |
| 100/1.6 | ≤5 | ≤0.250% | 內筒：DN2900×15666×16 外殼：DN3500×16900×10 | ~44820kg | |
| 150/0.8 | ≤8 | ≤0.225% | 內筒：DN3200×19214×10 外殼：DN3800×20500×12 | ~54400kg | |
| 200/0.8 | ≤8 | ≤0.200% | 內筒：DN3400×22624×11 外殼：DN4000×23900×12 | ~70700kg |
|
